3. 实验条件

1. 1实验树脂

表2       实验树脂

序号	名称	形态	厂家	备注
1	SL220	OH型	宁波威廉希尔官网地址树脂有限公司	干态树脂
2	SL201	OH型	宁波威廉希尔官网地址树脂有限公司	干态树脂

1. 2实验装备及试剂

表3       主要实验装备

序号	名称	规格	厂家	备注
1	玻璃交流柱	φ20×30mm	安徽某玻璃仪器厂
2	蠕动泵		保定某流体科技有限公司
3	干燥烘箱

表4       主要实验试剂

序号	名称	规格	备注
1	DMC冷凝液		某新质料集团检出酸度2960 ppm 威廉希尔官网地址检测酸度51.47 ppm
2	无水乙醇	500ml
3	NaOH标液	0.1114M	威廉希尔官网地址应用室设置标定



       4.实验计划

4.1 试验历程

⑴ 划分称取20 g（29 ml）的干态SL220阴树脂和干态SL201阴树脂
，用少量DMC冷凝液浸泡溶胀2h。

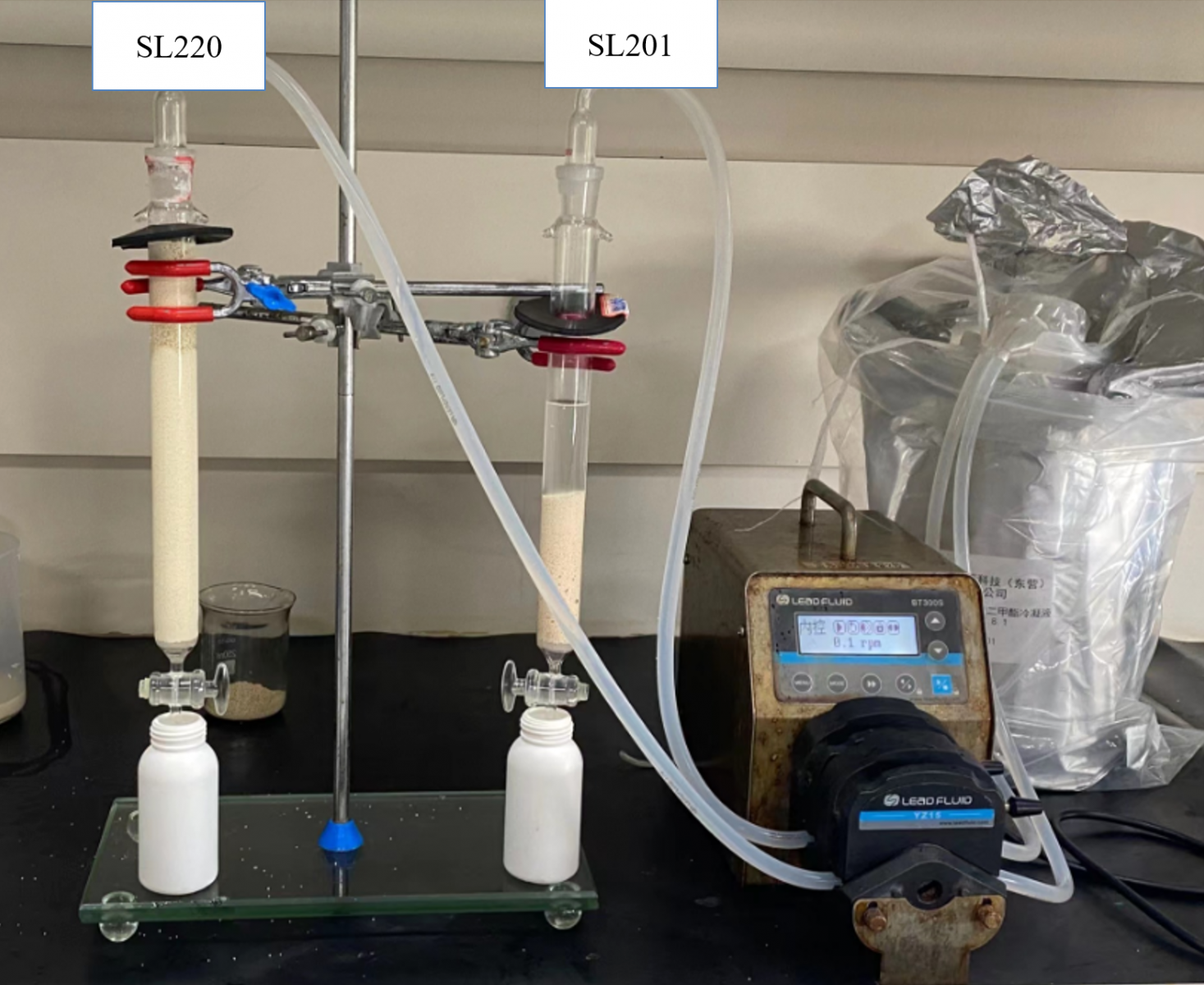

⑵ 用DMC转移到玻璃交流柱内
，树脂层内无气泡
，树脂层上坚持5cm高液位。

⑶ 控制DMC冷凝液通过树脂层运行流速1 BV/h
，自上而下顺流运行。

⑷ 运行历程中每1-2h取样流出液
，检测酸度。

4.2 检测剖析

用10 ml移液管准确量取10 ml出口溶液于250 ml玻璃锥形瓶内
，用50 ml移液管准确量取50 ml无水乙醇液体加入其中并摇匀。加入4滴酚酞指示剂摇匀
，用NaOH标准溶液举行滴定
，当溶液泛起微红色且30s内不褪色时即以为滴定终点。同时对50 ml的无水乙醇举行空缺滴定
，纪录空缺消耗的滴定命。

       5. 实验数据

5.1 运行试验数据

表5       树脂脱酸出液酸度

原液酸度 51.47 ppm
SL220（干态）处置惩罚		SL201（干态）处置惩罚
出液累计体积ml	出液酸度ppm	出液累计体积ml	出液酸度ppm
18	0	18	0
33	0	33	0
61	0	61	0
101	0	101	0
151	0	153	0
166	0	168	0
200	0	204	0
283	0	288	0
325	0	331	0
393	0	400	0
452	0	460	0
518	0	528	0
593	0	604	0
643	0	656	0
706	0	721	0.33
784	0	801	0.56
845	0	863	0.56
896	0	915	0.72
959	0	979	1.11
1019	0	1040	1.23
1084	0	1105	2.12
1145	0	1167	2.79
DMC溶剂用完		DMC溶剂用完	出水酸度以H+计

5.2 实验历程纪录

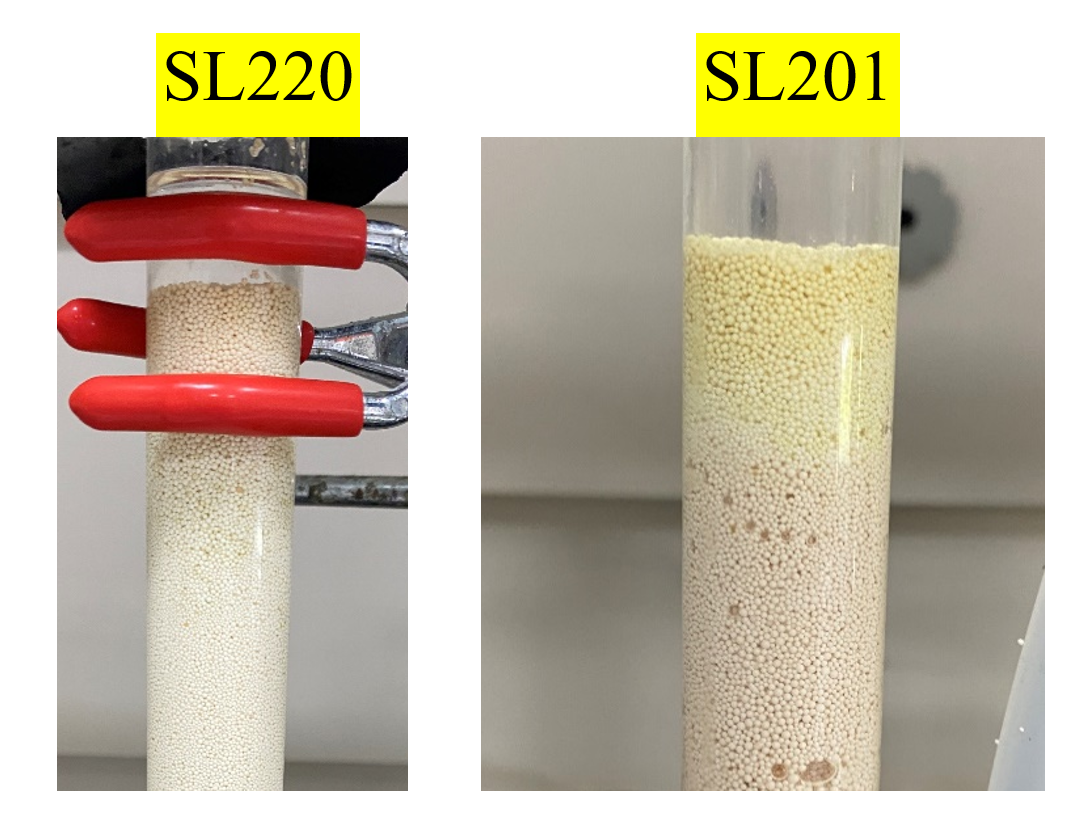

如下图所示树脂吸附DMC冷凝液盐酸分子时可以看到树脂层显着泛起黄色的吸附带。

1. 实验流出液酸度转变曲线6. 实验效果剖析

   试验接纳了威廉希尔官网地址SL220和SL201两款干态阴树脂对山东石大胜华DMC冷凝液（V9005A采样位置）举行脱酸试验
   ，从吸附酸度曲线可以看出。

   （1）SL220与SL201阴树脂都能够吸附去除DMC冷凝液中酸度
   ，以威廉希尔官网地址测定原液酸度51.47 ppm为参照
   ，两款阴树脂的脱酸效果都能抵达100%。

   （2） 在处置惩罚相同体积DMC冷凝液
   ，SL220的脱酸能力强于SL201树脂。处置惩罚量40 BV时
   ，SL201树脂出口酸度抵达2.8 ppm
   ，脱酸效果为94.56%
   ，而SL220树脂出口酸度依然未检出
   ，SL220脱酸容量更高。

   SL220和SL201阴树脂能用于山东某新质料集团DMC冷凝液（V9005A采样位置）脱酸
   ，从脱酸容量和洗脱率来看
   ，SL220脱酸应用性能更好。


   宁波威廉希尔官网地址树脂有限公司
   手艺部
   2024.8.27

2.
